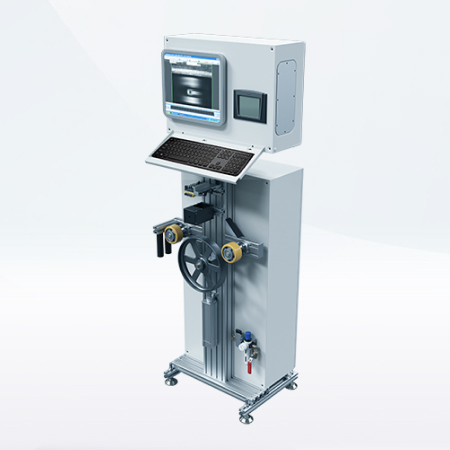

ระบบตรวจสอบด้วยสายตา – หัวน้ำหยดแบบแบน

ระบบตรวจสอบด้วยสายตาของ Metzer ทำหน้าที่ควบคุมการทำงานของหน่วยเจาะในกระบวนการผลิตท่อไมโครดริปแบบแบน ถูกออกแบบมาเพื่อตรวจสอบและควบคุมตำแหน่งของรูน้ำบนท่อไมโครดริปแบบแบน เพื่อให้มั่นใจว่าทุกรูถูกจัดตำแหน่งอย่างแม่นยำกับแอ่งของดริปเปอร์
สำหรับดริปเปอร์แต่ละตัวที่ผ่านหน่วยเจาะ ระบบจะจับภาพและวิเคราะห์แบบเรียลไทม์เพื่อตรวจสอบตำแหน่งรูว่าถูกต้องภายในขอบเขตความคลาดเคลื่อนที่กำหนดหรือไม่ เมื่อพบข้อผิดพลาด ระบบจะส่งสัญญาณเตือนทันทีเพื่อแจ้งผู้ปฏิบัติงาน พร้อมกันนี้ ระบบจะคำนวณตำแหน่งสัมพัทธ์ของรูและส่งข้อมูลการแก้ไขไปยังตัวควบคุมเครื่องเจาะ เพื่อให้เกิดการปรับอัตโนมัติในรอบถัดไป
ระบบจะบันทึกภาพแจ้งเตือนล่าสุด 20 ภาพเพื่อการตรวจสอบย้อนหลัง ช่วยให้ผู้ปฏิบัติงานประเมินคุณภาพและตัดสินใจว่าจะทิ้งม้วนหรือไม่ ทั้งนี้ยังคงตรวจสอบอย่างต่อเนื่อง หน้าจอสัมผัสLCD ขนาด 19 นิ้วแสดงภาพแบบเรียลไทม์ ข้อมูลการทำงาน และควบคุมการตั้งค่า การตรวจสอบ และการเปลี่ยนผลิตภัณฑ์ได้อย่างง่ายดาย พารามิเตอร์การตรวจสอบสามารถตั้งค่าและบันทึกได้ง่ายสำหรับขนาดท่อ ความหนาผนัง และประเภทดริปเปอร์ที่แตกต่างกัน

คุณสมบัติเด่น:

• ระบบแก้ไขแบบปิดลูปไปยังตัวควบคุมเครื่องเจาะเพื่อความแม่นยำในการจัดตำแหน่ง
• กล้องสมาร์ท CCD ความเร็วสูงพร้อมเลนส์ความละเอียดสูง
• ระบบส่องสว่างและกระตุ้นดริปเปอร์ในตัว
• ประมวลผลภาพบนกล้อง (ไม่ขึ้นกับสถานะของคอมพิวเตอร์)
• ตั้งค่าเปลี่ยนผลิตภัณฑ์ได้รวดเร็ว พร้อมบันทึกสูตรสำหรับหลายประเภทสินค้า

ประสิทธิภาพ
อัตราการตรวจสอบสูงสุด | 1600 ดริปเปอร์/นาที
ช่วงความหนาผนัง | 0.15-1.25 มม.
เส้นผ่านศูนย์กลางภายนอก | 6-20 มม.
ความเร็วสายการผลิตสูงสุด | 300 ม./นาที
